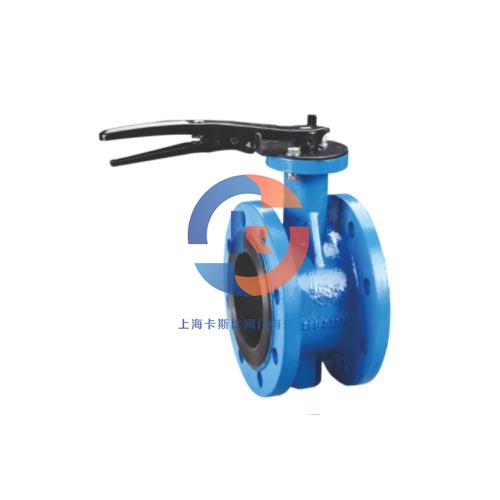

中線法蘭蝶閥采用中線密封構造，法蘭蝶閥蝶板密封中線與油路板中線和閥座轉動中線一致。接近閥座的法蘭蝶閥左右兩側設計成2個光潔平面圖，與塑膠制作而成的閥座聯軸器密切接觸，保證物質不在兩側泄露；蝶板邊緣設計成球型邊沿，因而蝶板的斜面在制造時應具備適度的外表粗糙度，閥座襯圈里的突面在模壓成型時應具備適度的外表粗糙度。閘閥關閉時，蝶板旋轉0~90度，慢慢縮小塑膠制作而成的閥座聯軸器，使閥座聯軸器壓縮變形產生的彈性做為保證閘閥密封所需要的密封比壓。

中線法蘭蝶閥的設計可以降低壓損

1)通道設計為孔徑結構，保證了截止閥的流動總面積，降低了液態根據截止閥時的壓損。

2)蝶板采用碟型流線型設計，既能保證蝶板里的應力強度，又能保證截止閥得到比較大的流量系數和比較小的流體阻力系數。

3)閥座密封圈設計成橡膠樹脂架構(固定不動套)的軟密封結構，做成后置入油路板。內環線高過油路板內腔位置采用流線形設計，做到減少壓損的效果。中線法蘭蝶閥的缺陷中線法蘭蝶閥由于自身結構的緣故，只有做成軟密封法蘭蝶閥，因而中線法蘭蝶閥只能用于低電壓常溫下的工作氛圍，不能用于高壓高溫的工作氛圍。
